| 產品類型 | 全新 |
|---|---|
| 別名 | 開口機 |
| 電動機功率 | 1.5kw |
| 電壓 | 380（V） |
| 動力類型 | 機械傳動 |
| 規格 | 1-6 |
| 控制形式 | 人工 |
| 外形尺寸 | 780*780*850 |
| 用途 | 齊邊機 |
| 種類 | 剪切機 |
| 重量 | 0.1 |
| 是否庫存 | 是 |
| 作用對象材質 | 金屬 |
| 品牌 | 航歐 |
| 型號 | 1-6 |
| 加工定制 | 是 |
產品信息

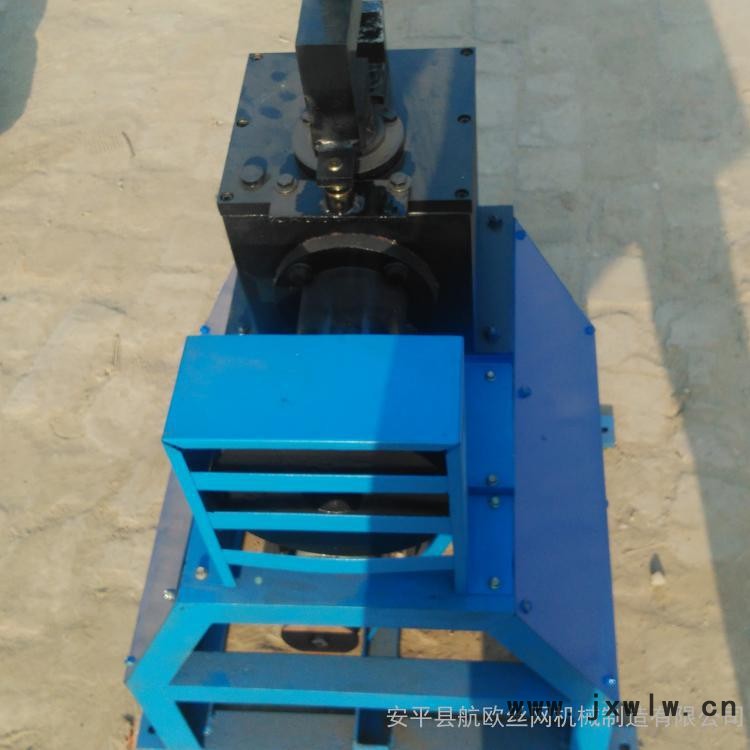

機器的用途：
該機器主要用于線類金屬網片周邊修整，修整切邊直徑為φ1-φ5，修整網片大小不限，可以通過輔助工裝協助完成，切削速度快，端口平整，操作簡便。
修邊機的基本參數：
機器型號：QB-6
電機功率：1.5KW
電機轉速：1470轉/分
切削**大直徑：φ6
切削速度：8米-10米/分
主機尺寸：520x501x1049（長x寬x高）
機器重量：80kg
修邊機的結構性能：
該機器由機架、傳動組件、偏心機構、主軸箱、切刀組件、控制部件，六大部份組成。
傳動組件由：一臺1.5KW交流電機、皮帶輪、皮帶飛輪組成。其通過電機傳動三角膠帶高速旋轉飛輪使得偏心機構在限定范圍運動。
偏心機械由：偏心主軸、軸承、軸承壓蓋、主軸、主套、錫青銅滑塊組成。其偏心主軸通過傳動組件獲得旋轉，在旋轉同時黃銅滑塊通過偏心主軸作上下運動，使其切刀主軸在限定范圍內作上下運動，其主軸采用40Cr調質處理，韌性、耐沖擊性，均能滿足切削要求，其滑塊采用錫青銅主要防止與切刀主軸磨損，長期使用一段時間后，需更換此件。
主軸箱由：球墨鑄鐵主箱體、箱體蓋、導向盆、油軸套、密封蓋、密封圈組成。此組件是機器的核心部分，其它機構均安裝在此箱體上，在使用前需向箱體內注潤滑油至油標標準刻度，有效保證主軸及滑塊的良好潤滑，延長其使用壽命。
切刀組件由：刀座主軸、刀座、上切刀、下切刀、上切刀限位座、刀座導向柱、刀座導向塊、刀座導向套組成。刀座主軸采用45#鋼調質處理，外圓采用精密磨削加工，有效保證與箱體配合。上、下切刀均采用高速切削鋼，通過真空處理，具有足夠的硬度、韌性、耐沖擊性。在使用中注意調整刀隙。
機器的安裝與調試：
安裝：安裝時需要主機及線架放置水平，保證安放平穩，無晃動現象，后將機架的4個安裝孔與地面采用螺桿緊固，避免機器在工作時發生移動。
調試：試機前對各運轉部件進行清洗，然后導套內孔及其他部分按潤滑要求潤滑，試機時先進行空運轉試驗，試驗時檢查電機旋轉方向是否順時針方向，各部件是否運轉正常，有無異常噪音，有無漏油現象，確定后開始切削網片周邊，通過網片線徑大小調整刀座間隙，刀隙不能過大，試驗完畢后方可進入工作。
機器的操作：
1.啟動機器前，先檢查電氣線是否正確。
2.清除刀口處鐵屑及雜物。
3.確認刀口間隙。
4.調整好輔助工作臺
5.通電、開機、機器開始運轉。
6.開始工作切削網片。
日常保養與維護：
1.整機在不工作時要進行清掃。
2.上、下切刀要定期進行修磨，保證刀口鋒利。
3.主軸箱體的潤滑油要定期更換。
4.主軸箱體在長期使用后有漏油現象，要更換密封圈
5.偏芯軸的錫青銅滑塊要定期檢查，是否磨損。
常用易損件
常用易損件有：上切刀、下切刀、密封圈、油封。
