| 加工定制 | 是 |
|---|---|
| 名稱 | 47017視鏡 新標準設備視鏡 |
| 標準 | 國標 |
| 材質 | 碳鋼 不銹鋼 雙相鋼 |
| 工作溫度 | 常溫 |
| 公稱壓力 | 0.6-2.0 |
| 規格 | DN50-250 |
| 介質溫度 | -20/200℃ |
| 連接形式 | 法蘭 |
| 流動方向 | 單向 |
| 適用范圍 | 閥門 |
| 適用介質 | 水 |
| 形態 | 對夾式 |
| 用途 | 觀察管道中液體、氣體等介質流動及反應情況 |
| 壓力環境 | 常壓 |
| 品牌 | 北京景辰 |
| 型號 | NB/T47017-2011 |
| 通道位置 | 直通式 |
一、NB/T47017壓力容器視鏡產品簡述
??NB/T47017壓力容器視鏡適用于石油、化工及其它工業設備窺視裝置上，以觀察設備內部物料操作情況,確保產品的質量與生產安全。NB/T47017視鏡標準終和HGJ51-502-1986壓力容器視鏡、HG/T21575-1994帶燈視鏡、HG/T21505-1992組合視鏡等多種樣式和成一種樣式，并且做出了很大的改進，增加了DN200的視鏡規格；提高了部分視鏡的使用壓力，取消了視鏡沖洗孔。北京景辰時代石化設備有限公司專業生產PVC/PP呼吸閥、PVC/PP籃式過濾器、PVC/PP視鏡視盅、PVC/PP-Y型過濾器等設備。參照國外標準采用沖洗裝置，增加了帶射燈的視鏡規格，增加了對視鏡標志與運輸包裝的要求，由**能源局在2011.7.1發布，在同年十月一日實施。NB/T47017-2011壓力容器視鏡 **能源化工新標準視鏡。

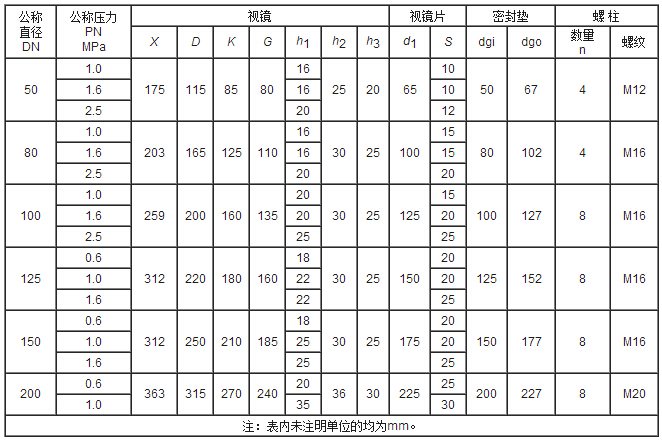

二、NB/T47017壓力容器視鏡綜合參數

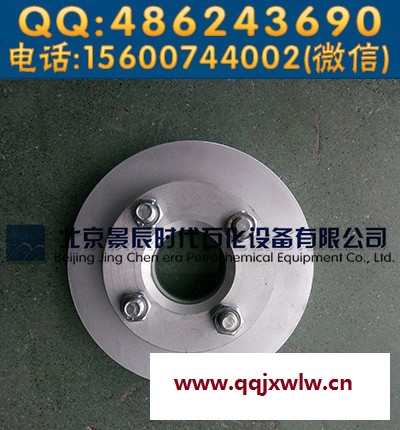

NB/T47017壓力容器視鏡適用于石化及其它工業設備窺視裝置上，以觀察設備內部物料操作情況,確保產品的質量與生產安全。視鏡做為標準部件，由視鏡玻璃、視鏡座、密封墊片、壓緊環、螺栓螺母等組成。北京景辰時代石化設備有限公司專業生產PVC/PP呼吸閥、PVC/PP籃式過濾器、PVC/PP視鏡視盅、PVC/PP-Y型過濾器等設備。NB/T47017-2011壓力容器視鏡 新能源化工新標準視鏡?！径ㄗ黾庸ぁ縉B/T47017-2011壓力容器視鏡 不銹鋼視鏡
??殼體材質：碳鋼WCB、不銹鋼304、316。
??視窗材質：普通硼硅玻璃
??密封材質：聚四氟乙烯。
??工作壓力（MPa）：≤2.0
??工作溫度（℃）：0~130℃
三、NB/T47017壓力容器視鏡安裝維護
??1、NB/T47017壓力容器視鏡應焊在需要觀察的部位；視鏡安裝，焊接法蘭盤必須清潔并且沒有損壞，經專業人員進行操作；夾持法蘭應處理干凈,加上合理的密封墊片緊固.
??2、高度以操作者觀察方便為宜，內部應沒有阻礙視線的部件；
??3、應避開焊縫及其它零部件，工作溫度0℃-180℃：北京景辰時代石化設備有限公司專業生產PVC/PP呼吸閥、PVC/PP籃式過濾器、PVC/PP視鏡視盅、PVC/PP-Y型過濾器等設備。帶燈帶沖洗孔新標準視鏡 NB/T47017-2011壓力容器視鏡
??4、視鏡鏡片安裝，確保視鏡座平整光滑，鏡片與視鏡座之間的密封墊安裝平整，密封墊沒有損壞并且不粘油脂。在緊固螺釘前確保視鏡座與蓋子安裝正確，然后慢慢對角緊固螺釘；
??5、鉸接或螺紋連接的視鏡裝置在工作前要確保密封墊安裝良好。如有必要，可對螺栓進行重新緊固。確保視孔與視鏡孔之間的密封墊安裝正確，連接法蘭沒有損壞，并調整好連接螺釘。北京景辰時代石化設備有限公司專業生產PVC/PP呼吸閥、PVC/PP籃式過濾器、PVC/PP視鏡視盅、PVC/PP-Y型過濾器等設備。不僅要確保與壓力容器視鏡鏡片連接的配件密封良好，還要確保壓力容視鏡與焊接法蘭之間密封均良好。并確保容器內的壓力不超過額定壓力；新疆內蒙古大型化工項目必備 NB/T47017-2011壓力容器視鏡
??6、安裝后不能對NB/T47017視鏡有其它的附加壓力，否則會造成視鏡受力不均勻，導致視鏡玻璃破裂。新疆內蒙古大型化工項目必備 NB/T47017-2011壓力容器視鏡
??壓力容器視鏡安全系數與材料參數緊密相關，確定材料許用應力值時，需要同時考慮材料抗拉強度和屈服強度更為合理；奧氏體不銹鋼材料具有非常好的應變強化能力和韌性，為充分發揮奧氏體不銹鋼材料優良性能，選取奧氏體不銹鋼材料許用應力值時，需要特殊考慮。北京景辰時代石化設備有限公司專業生產PVC/PP呼吸閥、PVC/PP籃式過濾器、PVC/PP視鏡視盅、PVC/PP-Y型過濾器等設備。壓力容器安全系數的選取建立在經驗基礎上，在保障壓力容器安全性前提條件下，為節省材料和降低成本，隨著理論研究深入和科學實驗的進步，壓力容器安全系數有所降低，這是科學設計和實用成功經驗結合的結果。帶燈帶沖洗孔新標準視鏡 NB/T47017-2011壓力容器視鏡
四、NB/T47017壓力容器視鏡訂貨須知
??訂貨時請確定以下參數：1、口徑 2、材質 3、工作溫度 4、介質 5、法蘭標準，以便提供給您準確合格的產品。北京景辰時代石化設備有限公司專業生產PVC/PP呼吸閥、PVC/PP籃式過濾器、PVC/PP視鏡視盅、PVC/PP-Y型過濾器等設備?！径ㄗ黾庸ぁ縉B/T47017-2011壓力容器視鏡 不銹鋼視鏡北京景辰時代石化設備有限公司專業生產PVC/PP呼吸閥、PVC/PP籃式過濾器、PVC/PP視鏡視盅、PVC/PP-Y型過濾器等設備。方便的話可以加QQ 486243690或者微信 bjcfmc。
