| 用途 | 消防泵 |
|---|---|
| 進水口直徑 | 65mm |
| 出水口直徑 | 65mm |
| 必需汽蝕余量 | 2.83r |
| 材質 | 鋁合金 |
| 功率 | 9600 |
| 規格 | 620*590*525mm |
| 流量 | 14（m3/h） |
| 驅動方式 | 氣動 |
| 效率 | 99.5 |
| 壓力 | ≥0.55（Mpa） |
| 重量 | 60（kg） |
| 轉速 | 3600 |
| 泵軸位置 | 邊立式 |
| 葉輪數目 | 1 |
| 葉輪結構 | 閉式葉輪 |
| 葉輪吸入方式 | 單吸式 |
| 品牌 | 東進 |
| 型號 | JBQ5.5/9.0 |
本司專業生產各類手抬機動消防泵、遙控浮艇泵、細水霧槍、森林消防泵、排煙機、消防炮、消防摩托車等設備，17多年行業經驗，產品種類齊全，品質保障??！
歡迎新老客戶前來咨詢了解?。。?/p>
聯系電話：15861328119鄧經理
拍前您有任何疑問可以隨時聯系我們客服我們將真誠為您服務！
技術參數

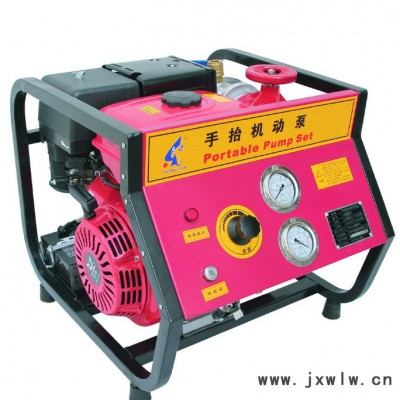

| 手抬機動消防泵型號 | JBQ5.5/9.0 | |
| 泵浦 | 水泵類型 | 超輕鋁合金單級離心泵 |
| 引水方式 | 碳纖維旋片真空泵 | |
| 吸水口 | 65mm（螺紋式） | |
| 出水口 | 65mm | |
| 吸程3米 流量/壓力 | 540升/分鐘/0.55Mpa | |
| 出水壓力 | ≥0.55Mpa | |
| 揚程 | 75米 | |
| 最大流量 | 50噸/小時 | |
| 最大吸深 | 7米 | |
| 發動機 | 型式 | 臥式、單缸、OHV25°、強制風冷、四沖程 |
| 啟動系統 | 手拉啟動、電力啟動 | |
| 額定功率 | 7.4kw | |
| 轉速規格 | 3600轉/分鐘 | |
| 燃料 | 汽油 | |
| 燃油容積 | 6.7升 | |
| 潤滑油容積 | 1.1升 | |
| 潤滑方式 | 強制潤滑 | |
| 點火方式 | 晶體管點火 | |
| 保護方式 | 機油傳感器 | |
| 其他 | 體積 | 610mm*510mm*520mm |
| 重量 | 60公斤 | |
一、準備
1、檢查滑片真空泵上面的油杯，油杯中的潤滑油是否在警界刻度線以上，若不足，則應加滿。（特別注意：油杯中潤滑油低于境界線以下時，嚴禁使用滑片真空泵）。
2、檢查手抬機動消防泵各部件是否完整、連接是否牢固。
3、檢查曲軸旋轉時，運動件是否靈活無阻力碰撞現象。
4、檢查機油：將機器放置于水平面上，擰下機油尺，觀察機油是否在規定的范圍內，若機油面過低，則從注油口加入標準機油，直至機油面達到規定的高度。（注：機器內部有自動保護裝置，當機油面過低或者加入不正確機油時，發動機都會無法正常啟動）。
5、檢測燃油：打開郵箱蓋，檢查燃油，若須加油則從注油口加入，直至油面超過濾網內部的紅色隔板為止。（請使用純汽油或者柴油，不允許使用混合油和有雜質的燃油）
6、檢查空氣濾清器：打開空氣濾清器的罩殼，檢查濾芯是否清潔，若有雜物需要清潔，輕搓洗滌，然后擰干，再重新安裝到位。
7、檢查進水管密封墊是否完好，固定進水管，直至擰緊，以防漏氣。
8、檢查發動機上的總電源開關是否開啟（指向ON位置），出廠時已設置為開啟狀態。
9、檢查水泵泵體底部的放水閥是否已關閉。
二、啟動
1、打開郵箱底部油路開關（黑色），將風門（白色）調至半開啟狀態，然后把調速旋鈕向右旋轉到適當位置；①手啟動：直接拉動手拉盤上的手柄啟動。②手電一體：扳動鑰匙向右旋轉，直至發動機啟動完成。
2、機器啟動后，將風門全部打開（白色按鈕撥到右側），控制調速旋鈕，以達到自己所需要求。
三、引水
①真空泵引水:直接按下引水器把手，待出水口正常供水后，將引水器把手歸位（推到頂部）。
②排氣引水：將消音器頂部的球閥和進水口上方的閥門同時扳至水平位置，待出水口正常供水后，將兩個閥門同時扳指垂直位置。
注意事項
1、啟動前，必須檢查機器各部件是否緊固；發動機機油是否足夠，如缺油或者長時間未更換機油，請及時添加或者重新更換機油；水帶、水槍連接是否到位；吸水管與泵體連接處的密封墊是否完好。
2、機器工作中禁止觸碰消音器（貼有高溫警示標志），嚴禁伸手觸摸泵體與發動機連接處工作原件。
3、停機
①正確停機：先卸掉負載，空載運行2-3min后，把熄火開關置于OFF位置或拔掉火塞即可。
②緊急停機：把熄火開關至于OFF或直接拔掉火花塞。（非異常情況下，嚴禁在未卸載的情況下直接停機。）
4、停機后關閉出水閥，打開泵體底部的放水閥，放盡積水。（冬季使用后特別注意，必須放盡泵體內的積水，防止凍裂泵體）。
維護保養
一、維護
1、手抬機動消防泵必須保持清潔完整，每次使用后應清除外部灰塵、油污，檢查零部件是否完整、連接是否緊固，并隨時休整。
2、吸水管不可過分彎曲，亦不可在上面堆放笨重的物體，以免折裂、壓彎；吸水管連接頭的密封墊長時間，會有稍微磨損，請及時更換新的（見使用說明書袋內)
3、調速連接零件長時間使用后，可在連接處涂抹一些潤滑油，以保證調速器的靈活性。
二、保養
1、檢測空氣濾清器濾芯，清除雜物，保持濾芯清潔。
2、機器工作時間超過30個小時，必須清洗空氣濾清器濾芯；每工作超過50個小時，得清除火花塞上面的積碳，檢查氣門間隙，將氣門間隙調整到0.6~0.7mm范圍內。檢查散熱片，清楚散熱片之間的污垢。
3、工作超過100個小時，必須清洗燃油箱和燃油濾清網。打開油箱蓋，取出濾清網，用毛刷輕輕刷洗，清潔郵箱內部，除去內部附著的污物和水分，在注入口置妥濾網，重新加入燃油，直至紅色基線為止。
4、每年檢查一次燃油管的老化情況，若發現風化、裂紋、斷裂則必須更換，更換完畢，檢查接頭處有沒有漏油現象。
5、長期停用前的保養
若因某種原因，機器有較長時間停止不用，在停止前需對機器進行一次保養： a.清理燃油箱，清楚臟污和水分，使內部保持干燥清潔。卸下化油器，擰松化油器底部的放油螺塞，放空化油器內殘留的燃油，用化油器清洗器對化油器進行整體的清理，再擰緊放油螺塞，安裝好化油器。
b.擰松曲軸箱底部的放油螺塞，將箱內的機油放凈，在擰緊放油螺塞。
c.用干凈棉紗抹除機器表面的油污，灰塵，清除散熱片之間的污垢，使機器干凈、清潔。清潔工作結束后，把汽油機放置于清潔，干燥，通風的地方存放。
d.轉動曲軸，將發動機活塞停止與上止點位置，以免空氣進入氣缸內。
