| 品牌 | 理博 |
|---|---|
| 型號 | 110.120 |
| 重量:230g（kg） | 試驗力:360°（N） |
| 測量范圍:±6HLD（HLD=760） | 產品類型:里氏硬度計 |
| 加工定制:否 | 外形尺寸:129×68×25mm（mm） |

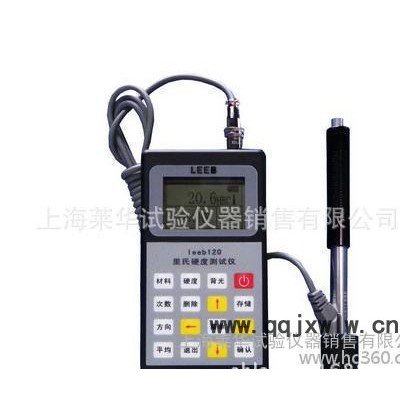

概述：
使用全中文顯示，菜單式操作，操作簡單、方便。本機可直接；顯示里氏、布氏、洛氏、維氏、肖氏等各種硬度值。儀器小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾。具有里氏、洛氏、布氏三種校準功能。
主要功能：
● 依據里氏硬度測量原理，可以對多種金屬材料進行檢測，測值準確穩定；
● 即刻顯示硬度測量值，同時可方便的在不同硬度制式間自由轉換；
● 可預先設置公差限，超出范圍自動報警，方便用戶批量測試需要；
● 自動識別沖擊裝置類型，更換時無需重新校準；
● 大屏幕液晶顯示，菜單式操作，信息豐富、直觀；
● 高亮LED背光，方便在光線灰暗環境使用；
● 低功耗設計：自動休眠、自動關機等節能功能；
● 普通堿性電池供電，待機時間150小時。
適用材料：
鋼和鑄鋼、合金工具鋼、不銹鋼、灰鑄鐵、球墨鑄鐵、鑄鋁合金、銅鋅合金（黃銅）、銅錫合金（青銅）、純銅、 鍛鋼。
應用領域：
●軸承及其它零件、重型工件，金屬材料倉庫材料區分，壓力容器、汽輪發電機組及其設備的失效分析；
●已安裝的機械或永久性組裝部件，試驗空間很狹小的工件，要求對測試結果有正規的原始記錄；
●大型工件大范圍內多處測量部位的快速檢驗。
技術參數：
| leeb110 | leeb120 |
示值誤差 | ±6HLD（HLD=760） | ±6HLD（HLD=760） |
示值重復性 | 6HLD（HLD=760） | 6HLD（HLD=760） |
測試方向 | 360° | 360° |
硬度制式 | HL、HB、HRC、HRB、 HV、HS | HL、HB、HRC、HRB、HV、HS |
可識別沖擊裝置 | D(不可拔插） | D、G、C、DL、DC、D+15 |
PC通訊 | 無 | 有 |
外型尺寸 | 129×68×25mm | 129×68×25mm |
重量 | 230g | 240g |
標準配置 | 主機、D型沖擊裝置、HRC標準硬度塊、 | 主機、D型沖擊裝置、HRC標準硬度塊、尼龍刷、支承環 |
可選配 | 尼龍刷、支承環 | 異型支承環、異型沖擊裝置、標準硬度塊、通訊軟件 |
PC軟件操作界面
軟件界面：
連接：選擇端口，建立通信連接。
存入：將當前組測值數據存入數據庫。
調出：從數據庫中調出存儲測量數據或刪除數據。
打?。簩斍帮@示的數據報表輸出。
超限：設置報警公差限。
清除：清除數據緩存內的所有數據。
上傳：將儀器內數據上傳到管理軟件。
設置：在線測量時的測量條件。
測量：進入在線測量狀態，實時讀取并顯示測量數據
適用條件：
●里氏硬度計是采用動態方法測量以獲得硬度值的，它對被測試件的重量和厚度有別于靜態方法臺式機的要求。
●被測工件的重量應≥2Kg同時被測點的厚度要≥10mm
●被測部位的粗糙度應滿足Ra≤6.3μm
●被測工件的重量≤2kg或厚度≤10mm的形狀規則密實工件要耦合在工作平臺上
●表面硬化處理的工件，其硬化層厚度≥0.2mm
適用范圍：
●已安裝的機械或永久性組裝部件
●模具型腔
●大型工件大范圍內多處測量部位的快速檢驗
● 試驗空間很狹小的工件
●壓力容器、汽輪發電機組及其設備的失效分析
●軸承及其它零件
●金屬材料倉庫的材料區分
●要求對測試結果有正規的原始記錄
●重型工件
適用材料：
鋼和鑄鋼、合金工具鋼、不銹鋼、灰鑄鐵、球墨鑄鐵、鑄鋁合金、銅鋅合金（黃銅）、銅錫合金（青銅）、純銅、鍛鋼、軋輥，
特殊材料可為用戶定制轉換表。
異型沖擊裝置
概述：
里氏硬度計具有良好的探頭互換性，多種異型沖擊裝置可以無需校準地自由更換，滿足不同用戶、不同場合、不同工件精確的硬度測量。

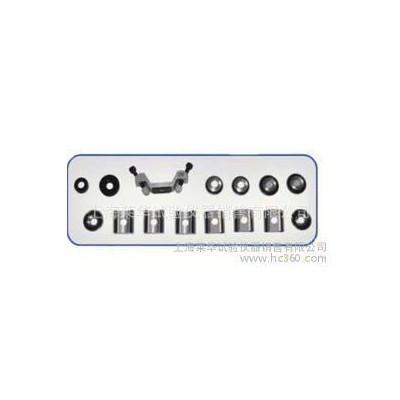

異型支撐環：
型號 | 備注 | 型號 | 備注 |
Z10 | 測外圓柱面R10~R15 | K10-15 | 測外球面SR10 |
Z14.5 | 測外圓柱面R14.5~R30 | K14.5-30 | 測外球面SR14.5 |
Z25 | 測外圓柱面R25-R50 | HK11-13 | 測內球面SR11 |
HZ11 | 測內圓柱面R11~R13 | HK12.5-17 | 測內球面SR12.5 |
HZ12.5 | 測內圓柱面R12.5~R17 | HK16.5-30 | 測內球面SR16.5 |
HZ16.5 | 測內圓柱面R16.5~R30 | UN | 測外圓柱面，半徑可調R10 |
測試范圍：
注：使用里氏硬度計測量時需被測工件滿足一定的測試條件，主要是三方面的要求：工件重量不小于2KG，最小厚度不小于10mm，表面粗糙度不小于1.6um。在不滿足上述條件時必須穩固支撐或密實耦合！
異型沖擊裝置技術參數：
異型沖擊裝置 | DC（D）/DL | D+15 | C | G | E（需進口） | |
沖擊能量 沖擊體質量 | 11mJ 5.5g/7.2g | 11mJ 7.8g | 2.7mJ 3.0g | 90mJ 20.0g | 11mJ 5.5g | |
球頭硬度: 球頭直徑: 球頭材料: | 1600HV 3mm 碳化鎢 | 1600HV 3mm 碳化鎢 | 1600HV 3mm 碳化鎢 | 1600HV 5mm 碳化鎢 | 5000HV 3mm 金剛石 | |
沖擊裝置直徑: 沖擊裝置長度: 沖擊裝置重量: | 20mm 86(147)/ 75mm 50g | 20mm 162mm 80g | 20mm 141mm 75g | 30mm 254mm 250g | 20mm 155mm 80g | |
試件最大硬度 | 940HV | 940HV | 1000HV | 650HB | 1200HV | |
試件表面平均 粗糙度Ra: | 1.6μm | 1.6μm | 0.4μm | 6.3μm | 1.6μm | |
試件最小重量: 可直接測量 需穩定支撐 需密實耦合 |
>5kg 2～5kg 0.05～2kg |
>5kg 2～5kg 0.05～2kg |
>1.5kg 0.5～1.5kg 0.02～0.5kg |
>15kg 5～15kg 0.5～5kg |
>5kg 2～5kg 0.05～2kg | |
試件最小厚度 密實耦合 硬化層最小深度 |
5mm ≥0.8mm |
5mm ≥0.8mm |
1mm ≥0.2mm |
10mm ≥1.2mm |
5mm ≥0.8mm | |
球頭壓痕尺寸 | ||||||
硬度 300HV 時 | 壓痕直徑
壓痕深度
| 0.54mm
24μm | 0.54mm
24μm | 0.38mm
12μm | 1.03mm
53μm | 0.54mm
24μm |
硬度 600HV 時 | 壓痕直徑
壓痕深度
| 0.54mm
17μm | 0.54mm
17μm | 0.32mm
8μm | 0.90mm
41μm | 0.54mm
17μm |
硬度 800HV 時 | 壓痕直徑
壓痕深度
| 0.35mm
10μm | 0.35mm
10μm | 0.35mm
7μm | --
-- | 0.35mm
10μm |
沖擊裝置適用范圍 | DC型測量孔或園柱筒內； DL型測量細長窄槽或孔； D型用于常規測量 | D+15型接觸面細小，加長，適宜測量溝槽或凹入的表面 | C型沖擊力小，對被測表面損傷很小，不破壞硬化層，適合測量小輕薄部件及表面硬化層。 | G型測量大厚重及表面較粗糙的鑄鍛件。 | E型測量硬度極高的材料 | |
