| 測量范圍 | 10000 |
|---|---|
| 測量精度 | 0.01 |
| 名稱 | 高壓開關機械特性測試儀 |
| 外形尺寸 | 158 |
| 顯示方式 | 液晶 |
| 用途 | 生產 |
| 重量 | 8 |
| 執行質量標準 | 國標 |
| 結構型式 | 鋁合金 |
| 驅動能源 | 電動 |
| 品牌 | 天正華意電氣 |
| 型號 | TH |
| 加工定制 | 是 |

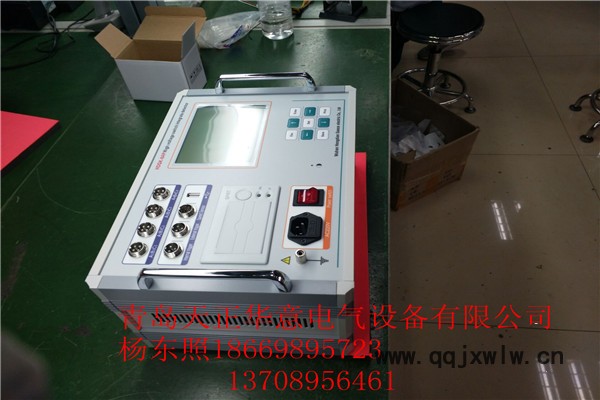

高壓開關綜合特性儀
隨著社會的發展，人們對用電的可靠性要求越來越高，高壓斷路器在電力中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力的運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性儀即（高壓開關機械特性儀）是依據新的《高壓交流斷路器》GB1984-2003為設計藍本，參照電力行業《高電壓設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力的運行。機械特性參數是判斷斷路器性能的重要參數之一。
二、儀器特點：
⑴、8.4寸進口高亮彩色大屏，在太陽光下清晰可見，嵌入式操作，windows操作界面，界面直觀，屏，便于現場操作人員使用。
⑵、高速熱敏打印機，方便現場打印數據。
⑶、機內集成式操作電源，無須現場二次電源，現場使用方便快捷?？商峁〥C20～265V可調電源，電流20A。任意整定分、合閘線圈的電壓值,并可做斷路器的低電壓試驗。
⑷、配備直線傳感器、傳感器、傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
⑸、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
⑹、開關一次，所有數據及圖形。
⑺、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
⑻、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。
⑼、同時可測12路金屬觸頭斷口、6路合閘電阻、3路石墨觸頭、3路雙端接地。
⑽、內含包絡線，通過多臺（2-10臺）開關的數值，生成包絡線，進行分析對比，還能進行開關震動分析。
⑾、內部抗電路可800KV變電站內可靠使用。
三、主要技術參數：
1．時間測量：
12路 固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘（分閘）彈跳時間（彈跳）
范圍：0.01ms～20s，分辨率：0.01ms，準確度：0.1%±2個字
2. 合閘電阻測量：
3/6路固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘（分閘）彈跳時間（彈跳）
合閘電阻投入時間
3. 測量范圍：10～10000Ω,分辨率0.1Ω,精度1%
4.石墨觸頭測量：
3/6路固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
5.雙端接地開關測量：
3路固有分閘（合閘）時間
分閘（合閘）相內不同期
合閘（分閘）彈跳時間及波形
6．速度測量：剛分（剛合）速度
時間段（行程段或角度段）平均速度
7. 測速范圍：1mm傳感器 0.01～25.00m/s，
0.1mm傳感器 0.001～2.50m/s
0.5°角度傳感器 1周波/ 0.5°
8.行程測量：動觸頭行程（行程）
行程（開距）
過沖行程或反程（超程）
傳感器：50mm，分辨率:0.1mm
360線傳感器：360о，分辨率:0.25о
選配傳感器：300mm、1000mm、加速度傳感器
9. 線圈電流測量范圍：0～40A,小分辨率：0.01A。
10. 儀器電源 ：AC 220V ± 10%；50Hz ± 2%
11.直流電源：輸出電壓：15～260V連續可調，輸出電流：≤ 20A(短時)
12.外觸發觸發電壓范圍：AC/DC10V～300V，電流：≤ 120A(短時)
13. 隔離開關測量范圍：
⑴、電壓輸出：DC10～260（可調）；
⑵、電源輸出時間：0.01-20秒（可設置）；
⑶、斷口大采集時間為20秒；
⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及
14.主機體積：380×280×170mm
15.使用： -10℃~+50℃
16.相對濕度：≤90%
四、術語定義：
A、三相不同期：指開關三相分（合）閘時間之間的大及小值差值。
B、同相不同期：指六斷口以上的開關，同相斷口的分（合）閘時間差。
C、彈跳時間：指開關的動、靜觸頭在合閘中發生的所有、分離（即彈跳）的累計時間值（即次到完全間的時間）。
D、分閘時間：處于合閘位置的斷路器，從分閘脫扣帶電時刻到所有各極弧觸頭分離時刻的時間間隔。
E、合閘時間：處于分閘位置的斷路器，從合閘回路帶電時刻到所有極的觸頭都時刻的時間間隔。
F、重合閘時間：重合閘循環中，分閘時間的起始時刻到所有各極觸頭都時刻的時間間隔。
G、剛分（合）速度：指開關動觸頭與靜觸頭時的某一時間內，或某一距離內的平均速度，以10ms為例，對分閘而言是指分閘后10ms內的平均速度，對合閘而言是合閘前10ms內的平均速度。
H、開距：指開關從分狀態開始到動觸頭與靜觸頭剛的這一段距離。
I、分（合）閘大速度：指分（合）閘瞬時速度中的大值，一般來說，該值應出現在開關剛分開或合上的這一段這一點可從速度、行程曲線中判斷。
J、分（合）閘平均速度：指開關動觸頭在整個中的行程與時間之比。
現場常見技術問題及處理辦法
㈠、現場用儀器進行控制合、分閘操作時，開關不
1、現、分閘控制接線不正確
處理辦法：找到現場控制柜的控制接線圖，詢問相關保護專業人員，分別找出合、分閘線圈和開關輔助接點，參見本說明書中的控制接線圖重新接線。
2、現場線圈負載過大或控制回路短路，儀器無常驅動，電源發出過載的蜂鳴聲警告（四聲后電源自動恢復）
處理辦法：①、對于電磁機構的開關，由于開關合閘線圈要求的驅動電流很大（高達100A或幾百安），而儀器操作電源的大帶載能力為20A。致使負載過大，儀器無常驅動。這時請采用外觸發，把合閘控制線接在合閘接線圈上，分閘控制線接在分閘線圈上，采集分合閘的電壓（觸發計時），直流或交流電均可。
②、檢查控制回路，保證回路暢通。
3、檢查儀器儲能、分閘、合閘是否有直流輸出
處理：①、儲能直流電壓檢查：請將萬用表設置在直流1000V檔位，將儲能控
制線紅、黑色線分別接在萬用表的紅、黑線上。在儲能界面進行，
時間至3秒鐘，按儲能電壓輸出。如無電壓輸出，電源故障請
返廠。
②、合閘直流電壓檢查：在儀器處在分閘狀態進行檢查（不接斷口線
就是分閘狀態，界面也會同樣顯示“分”字，如果A1斷口顯示是“合”
字，表示此斷口有故障，請切換到A2斷口）。
將分合閘控制線接在內觸發航插上，請將萬用表設置在直流1000V檔位，
將儲能控制線紅、黑色線分別接在萬用表的紅、黑線上。
首先在設置菜單中將采集時間3秒鐘，然后在菜單中選擇電源聯
動， 開始菜單，電壓輸出。
③、分閘直流電壓檢查：在儀器處在合閘狀態下進行檢查，將斷口線的黃
線和黑線夾在一起，再接控制線到內觸發，其他的步驟和合閘電壓檢查一
樣。
④、以上三種如果沒有電壓輸出，請將儀器返廠檢查。請不要自
行打開儀器儀表，內部有高壓輸出危險。
⑤、應對措施：如果沒有直流輸出，又急著做試驗，請采用外觸進行
測量，完成后再返廠。
4、開關機構存在保護閉鎖（如西門子、ABB開關）
處理辦法：①使用儀器提供的內電源操作開關合、分閘試驗，必須解除閉鎖，請現
場技術人員或開關廠家人員根據現場控制柜的控制接線圖，協助解除閉
鎖。
②用現場操作電源，用“外觸發”試驗。
㈡、儀器做單合、單分時，開關了，顯示斷口未提示。
1、斷口未接好：
①、做戶內10KV開關時，黃（A）、綠（B）、紅（C）接動觸頭，靜觸頭三
相短接后接黑線。
②、做戶外開關時，黃（A）、綠（B）、紅（C）接上端，黑線接地（變電站
戶外開關另一端已接地）。
③、開關控制回路有問題，因為合上之后又馬上分開了，請檢查開關的回
路再做實驗。
㈢、打印機能走紙卻不能打印文字、圖形
1、打印紙安裝反了
處理辦法：重新正確安裝熱敏打印紙。
2、熱敏打印機加熱頭壞了
處理辦法：返廠熱敏打印機加熱頭。
㈣、儀器進行速度時，沒有速度數據顯示。
1、傳感器的選擇項有誤（例如安裝的是直線傳感器，選擇的傳感器），請將傳感器重
新進行設置。
2、傳感器安裝位置不對，例如傳感器只能通過主軸的轉動才能采集，如果安
裝到直線位移的地方或其他不的地方，均沒有數據顯示。
3、如果傳感器選項和安裝位置都正確，還沒有速度顯示，傳感器損壞，請返廠。
㈤、儀器現場接地時，為什么要先接地線，然后再接斷口線？
因為現場試驗時，由于高壓開關（尤其220Kv以上）的斷口對地之間往往有很高的感應
電壓，此時電壓量值很大，能量較小，但足以威脅到儀器本身的。儀器內部，斷口
輸入端到地之間接有泄放回路。所以先接地線，優先接通了泄放回路，此時連接斷
口線時，即使斷口感應了很高的電壓，也能通過泄放回路泄放到大地，從而保證儀
器的斷口通道。
