| 產品別名 | 高速水墨印刷機 |
|---|---|
| 型號 | 1426 1428 |
| 成品尺寸 | 1400*2600（mm） |
| 包裝類型 | 箱 |
| 適用對象 | 酸奶,果汁飲料,煙,奶茶,碳酸飲料,鮮奶,電子產品 |
| 適用行業 | 醫藥,禮品、工藝品,食品,餐飲,玩具,電子 |
| 售后服務 | 一年保修 |
| 規格 | 1200 1400 1600 |
| 外形尺寸 | 12000*6000*25000（mm） |
| 用途 | 印刷設備 |
| 品牌 | 仁成 |
| 加工定制 | 是 |

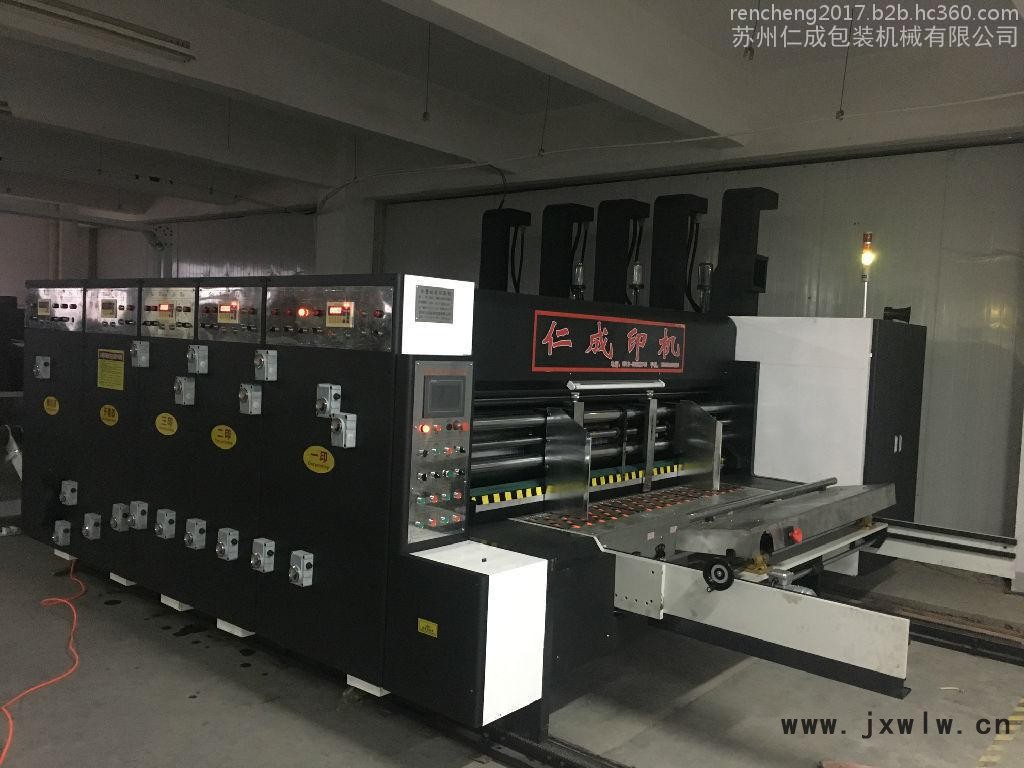

高速印刷開槽模切機
主要技術參數(按四色標準配置）
| 序號 | 參數名稱 | 單位 | 參數 | |||
| 1200×2000/2400 ( Φ420) | 1400 ×2400/2800 ( Φ480) | |||||
| 1 | 機器內側寬度 | mm | 2600 | 3000 | 3000 | 3400 |
| 2 | **大過紙面積 | mm | 1270×2200 | 1270×2600 | 1470×2600 | 1470×3000 |
| 3 | **大印刷面積 | mm | 1200×2000 | 1200×2400 | 1400×2400 | 1400×2800 |
| 4 | 隔張送紙 | mm | 1450×2000 | 1450×2400 | 1650×2400 | 1650 ×2800 |
| 5 | **小加工尺寸 | mm | 320×640 | 320×640 | 380×720 | 380×720 |
| 6 | 印刷版厚度 | mm | 7.2 | 7.2 | 7.2 | 7.2 |
| 7 | 整機墻板厚度 | mm | 70 | 70 | 70 | 70 |
| 8 | 速度 | Pieces/min | 150 | 150 | 120 | 120 |
| 9 | 經濟速度 | Pieces/min | 120 | 120 | 100 | 100 |
| 10 | 套色精度 | mm | 四色±0.5 | 四色±0.5 | 四色±0.5 | 四色±0.5 |
| 11 | 開槽精度 | mm | ±1.5 | ±1.5 | ±1.5 | ±1.5 |
| 12 | **大槽深 | mm | 300 | 300 | 350 | 350 |
| 13 | **小開槽間隙 | mm | Clockwise： 160 ×160 ×160 ×160 | Clockwise： 180 ×180 ×180 ×180 | ||
功能與特點:
● 整機電器及電腦軟件均采用國際知名品牌，質量穩定可靠；采用人機界面，電腦訂單管理,操作方便，換單更快(可預存999個訂單)。
● 整機墻板及重要部件，均采用時效處理，回火消除金屬內應力；均采用高精度加工中心制作，數控磨床研磨加工。
● 整機軸、輥均采用**鋼，回火，調質處理；研磨加工，高精度電腦動平衡校正，表面鍍硬鉻。
● 整機傳動齒輪全部采用20CrMnTi合金鋼，滲碳淬火處理，硬度HRC58～62；經磨齒加工，6級精度，保證長期使用套色精度高。
● 整機傳動部位(軸、齒連接處)，均采用免鍵連接(脹緊套)，消除連接間隙，適合大扭矩長期高速運轉。
● 整機傳動軸承，重要傳動部件均采用加強型調心軸承，維護簡便，使用壽命更長。
● 整機潤滑系統采用噴淋式自動潤滑，直觀顯示裝置，配備雙油路油位平衡系統。
● 整機調整預置位功能，送紙、印刷、開槽、模切，自動歸零，記憶自動復位。
● 整機工作間隙調整，采用免扳手快速調整，執行調整快速、方便。
● 主機采用變頻控制，啟動、運轉更平穩，更節能。
● 可根據需要選擇真空吸附，后踢式送紙或前緣送紙。
● 選裝：陶瓷網紋輥；刮墨刀定墨系統；堆碼機。
● 設有缺墨報警裝置，實時監測供墨系統工作狀態。
● 整機設有限位及超程顯示。
● 可選裝整機工作間隙電動調整
送紙部功能
● 電動控制機臺離合，附警鈴，行進間持續響鈴，確保作業人員安全。
● 左右擋板、推紙板、后擋箱位置，采用電動調整及電腦數控調整。
● 毛刷配合上吸風除塵裝置，可大量清除紙板印刷面雜質，提高印刷質量。
● 主機采用變頻控制，啟動、運轉平穩，可節能30%。
● 紅外線光電計數器，預設訂單加工數量。
● 聯機總鎖功能，避免誤操作傷害機器（主機啟動，各機組自動鎖定）。
● 可選擇連續或隔張送紙。
● 氣壓式彈性送紙膠輥，不破壞瓦楞紙板強度；下送紙輥軋花，鍍硬鉻。
● 側擋板與開槽部聯調，可完成有修邊或無修邊調整，省時省力，并加裝氣動拍齊裝置，紙板橫向定位更準確，避免浪費。
● 10寸彩色觸摸屏，控制送紙部、印刷部、開槽部、模切部一次歸零，記憶復位；生產速度60、80、100、120定速巡航。
● 采用四軸高速前沿送紙系統
印刷部功能：
● 所有軸、輥均采用**鋼材，電腦動平衡校正，消除離心力，研磨加工，鍍硬鉻。
● 印刷相位采用行星齒輪式機構，觸摸屏控制，電動數字式360°調整（停機、開機均可調整）。
● 版輥橫移采用觸摸屏控制，電動數字調整，調整范圍共10mm。
● 油墨監測系統，缺墨報警。
● 采用掛版裝置，全版掛版槽，腳踏開關控制正反轉，裝卸印版快速方便。
● 定墨間隙、印刷壓輥、導紙輥間隙采用快速免扳手調整。
● 印刷相位固定采用氣動式剎車機構，當機組分離時，剎車機構限制主機轉動，保持原有齒輪位置固定點不變。
● 擦版復位功能，電腦記憶印刷位置，擦版后自動復位。
● 橡膠輥，鋼管表面包裹耐磨橡膠，中高特殊研磨，傳墨效果好。
● 鋼質網紋輥，鋼管表面研磨，壓制網紋，鍍硬鉻，（可選裝陶瓷輥）。
● 氣動抬版裝置，主機停止時，網紋輥自動脫離，自動勻墨，防止水墨干滯
開槽部功能：
● 所有紙箱尺寸、箱高、相位均由電腦完成，人機界面，省時省力，提高工作效率，可儲存常用訂單999個。
● 采用雙軸結構，大直徑壓線輪，紙箱壓線成型效果更好。
● 開槽刀座、壓線輪、修邊刀橫移結構采用精密滾珠絲杠，移動精度高，使上、下刀切合定位更準確有效延長了刀具的使用壽命。
● 彈性切角刀結構，可切斷三層、五層紙板而無需調整。
● 開槽刀具采用**合金鋼，經熱處理研磨加工，硬度和韌性俱佳，使用壽命長。
● 根據需要可選配打孔、打扣手裝置。
模切部功能：
● 模切刀相位，電腦及電動數字控制。
● 模切刀橫調，電腦及電動數字控制，控制范圍共10mm。
● 膠墊輥切削修平機構，膠墊可多次重復使用，可大幅度節約使用成本。
● 膠墊輥機械式橫向±30mm游動裝置，提高模切膠墊的使用壽命。
● 采用模切均衡器提供線速補償，膠墊修復后保證紙箱成型尺寸一致。
