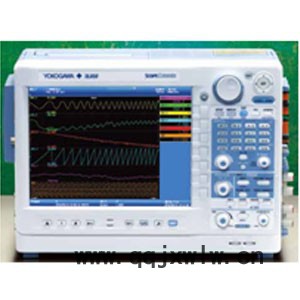

示波器記錄儀DL850EV(車輛版)

設備用途：

機電與電子相關產品的研發和測試，涉及電機、變頻器、家用電器、汽車、汽車零部件、鐵路設備、工業設備以及電子元器件。

電力與電壓的監視、維護、車輛靜調庫車輛電氣箱、車門及屏蔽門電壓、電流的檢查、485總線及CAN總線測試等。

主要技術指標：

(a) 環境溫度：（-10～45）℃ <±50ppm

(b) 環境濕度：（45～75）% RH

(c) **大采樣率： 10MS/s

(d) 頻率帶寬：3MHz

(e) 邏輯輸入：**大128-bit

(f) A/D轉換分辨率：16或12-bit

(d) DC精度：±(10div的0.5%)

3.2通道特性

插拔模塊插槽數：8**128CH

通道間運算功能：可定義的運算波形數為8

3.3時間軸特性

時間軸設置：100ns/div ~ 30天/div

時間軸精度：±0.005%

**大記錄長度：標配10Mpts(MW)/CH，總計250Mpts(MW)

示波器記錄儀DL850EV能解決實際工作中的哪些問題？

應用案例

1、地鐵溫度測量現場

地鐵各個關鍵部件的溫度記錄

地鐵車輛內部空調工作狀況記錄

2、車輛驅動測試

3、地鐵串行總線分析

例如軌道交通中常用的總線MVB、MTB，可以通過自定義總線功能進行解析

4、車輛車載測試 客戶:德國地鐵運營公司維修服務部門

 5、車輛振動和乘坐質量

6、列車集中控制系統（ＣＴＣ）的問題分析

7、鐵路制動控制器故障信號檢測

8、地鐵測試遠程同步方案（香港M地鐵維護部門需求兩臺DL850E ，主要用于車體小信號直流測試。）
